Aplikasi Filter Kristal ing Bidang Komunikasi

Abstrak

Kanthi selektivitas dhuwur, stabilitas dhuwur, lan mundhut sisipan sing kurang, Filter Kristal nduweni peran sing ora bisa diganti ing sistem komunikasi modern. Artikel iki ngenalake prinsip kerja dhasar lan karakteristik struktur saringan kristal, fokus ing nganalisa aplikasi khas ing subsistem komunikasi kayata komunikasi nirkabel, radio lan televisi, lan sistem radar, lan pungkasane mbahas tren pangembangan lan tantangan sing diadhepi.

1. Pambuka

Ing macem-macem sistem komunikasi elektronik, saringan minangka bagean penting saka pangolahan sinyal, digunakake kanggo milih pita frekuensi sing dibutuhake lan nyuda gangguan lan gangguan. Nalika spektrum komunikasi saya rame, syarat sing luwih dhuwur diterusake kanggo kinerja panyaring.

2. Prinsip Kerja lan Karakteristik Filter Kristal

2.1 Prinsip Kerja

Filter kristal nggunakake efek piezoelektrik lan karakteristik resonansi mekanik kristal kuarsa kanggo entuk selektivitas frekuensi. Kristal kuarsa nduweni respon resonansi sing dhuwur banget ing frekuensi tartamtu, lan resonansi iki bisa mbentuk band -pass utawa band-stop filter liwat desain sirkuit, sing digunakake kanggo nyaring utawa nyuda sinyal kanthi akurat ing pita frekuensi tartamtu.

2.2 Karakteristik Utama

Faktor Q -Tinggi: Faktor kualitas kristal kuarsa bisa nganti 10⁴~10⁶, sing luwih dhuwur tinimbang sirkuit LC biasa;

Selektifitas dhuwur: Bisa nyaring kanthi efektif ing bandwidth sing sempit banget, cocog kanggo screening frekuensi penengah presisi (IF);

Stabilitas frekuensi apik: Kurang kena pengaruh suhu lan wektu, njamin stabilitas sistem komunikasi jangka panjang-;

Ukuran cilik lan linuwih dhuwur: Cocog kanggo sistem sing dipasang lan sirkuit terpadu -kepadatan dhuwur.

3. Aplikasi Filter Kristal ing Bidang Komunikasi

3.1 Sistem Komunikasi Nirkabel

Ing transceiver radio, saringan kristal akeh digunakake ing tahap nyaring sinyal tingkat frekuensi penengah (kayata 10.7 MHz). Aplikasi khas kalebu:

Komunikasi -Sideband (SSB) tunggal: Digunakake kanggo nyuda frekuensi gambar lan sinyal palsu;

Radio amatir: Gating saluran sing dibutuhake kanggo nambah sensitivitas;

Komunikasi seluler: Kayata modul panampa frekuensi menengah awal ing sistem kaya GSM lan CDMA.

3.2 Komunikasi Satelit lan Radar

Ing sistem stasiun lemah radar lan satelit, saringan kristal asring digunakake ing modul panyaring ngarep-mburi saluran panampa, utamane ing panyaring frekuensi menengah lan sistem kompresi pulsa, nduweni peran ing anti-interferensi lan ningkatake resolusi.

3.3 Radio lan Televisi

Ing modulasi amplitudo (AM) lan panrima siaran gelombang -singkat, saringan kristal digunakake ing tataran amplifikasi frekuensi penengah, sing bisa menehi identifikasi jarak saluran sing apik lan kinerja supresi frekuensi jejer, ningkatake kejelasan swara.

3.4 Komunikasi Militer

Amarga adaptasi lan stabilitas lingkungan sing apik, saringan kristal digunakake ing radio taktis, komunikasi sing dienkripsi, lan sistem panuntun kanggo nyukupi syarat rahasia sing dhuwur lan linuwih.

4. Frekuensi Umum Filter Kristal

Sawetara frekuensi kerja utama saringan kristal ing sistem komunikasi:

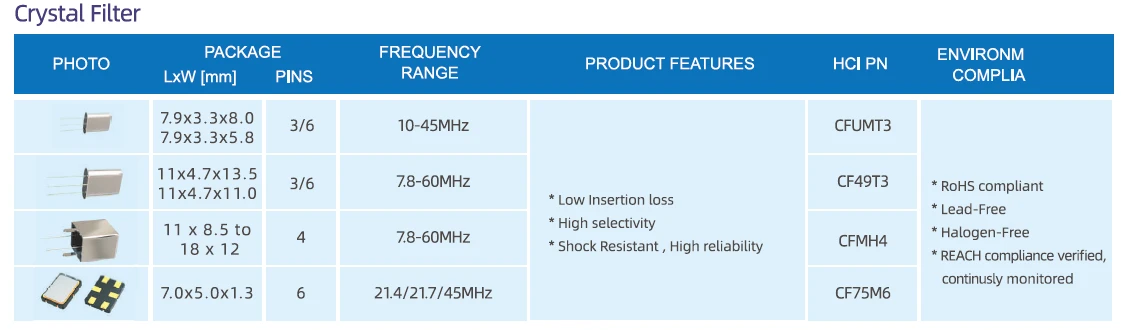

Frekuensi Filter Kristal Umum:

5. Kesimpulan

Filter kristal nduwe posisi penting ing bidang komunikasi, utamane ing proses sinyal frekuensi menengah, amarga kinerja sing apik banget. Senadyan karo munggahe teknologi anyar, lapangan aplikasi bisa diganti ing sawetara pita frekuensi dhuwur -, nanging isih duwe kaluwihan sing ora bisa diganti ing komunikasi tliti lan sistem linuwih - dhuwur. Ing mangsa ngarep, liwat perbaikan materi, pengepakan mikro-, lan integrasi teknologi sirkuit terpadu, saringan kristal bakal terus dadi peran penting ing sistem komunikasi.

Yen sampeyan duwe syarat kanggo peralatan tartamtu (kayata jinis walkie -talkie tartamtu, sistem radar, lsp.), HANGJING bisa menehi sampeyan cocog frekuensi sing luwih spesifik utawa layanan khusus. Mangga hubungi staf teknis utawa sales HANGJING kapan wae.
